Mikä on viisun perusrakenne? Kuinka ylläpitää ja viileä?

Esittely

Mekaanisena prosessointiharjoittajanaCNC Tool Viseon yksi välttämättömistä työkaluista päivittäisessä työssämme. Sillä on tärkeä rooli osien puristamisessa, käsittelyssä ja kokoonpanossa.

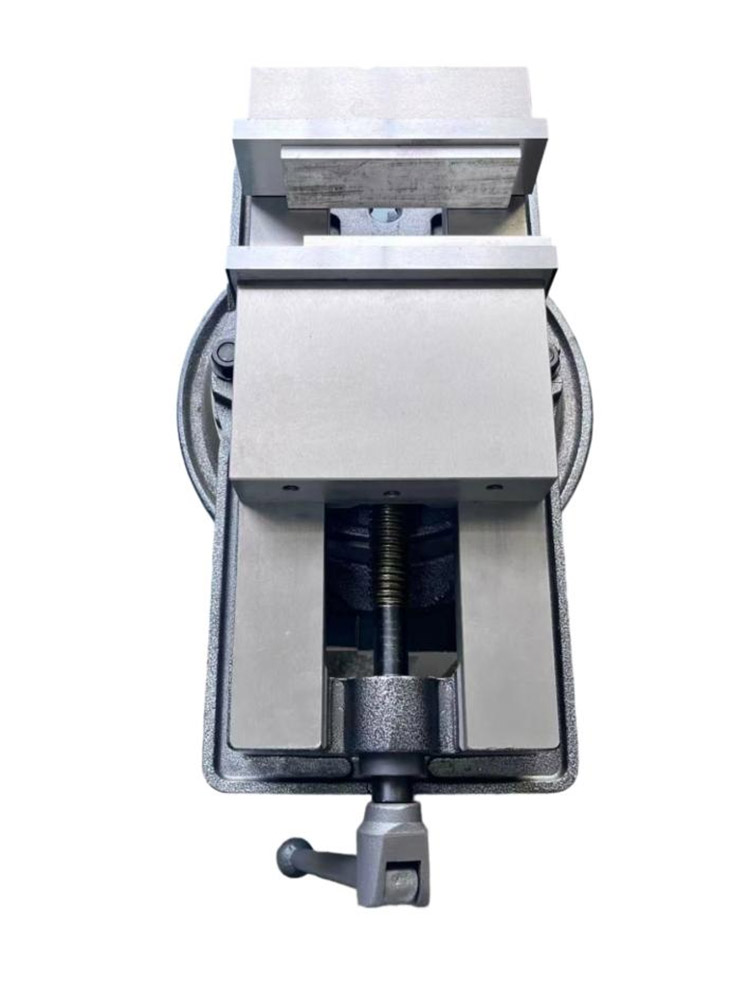

1.The basic structure of the milling vise

(1) Leuan runko

Leuan runko on yleensä valmistettu erittäin lujasta valuraudasta tai teräksestä. Se ei vain tarjoa asennuspohjaa muille komponenteille, vaan myös kantaa kiinnitysvoimaa ja erilaisia ​​rasituksia käsittelyn aikana.

(2) kiinteät leuat ja siirrettävät leuat

Kiinteät leuat ja siirrettävät leuat käytetään työkappaleen puristamiseen. Kiinteät leuat on asennettu leuan rungon toiselle puolelle, kun taas liikkuvat leuat on kytketty leuan runkoon ruuvin läpi. Siirrettävä leuka voi liikkua ruuvin ohjaaman leuan ohjauskiskoa pitkin työkappaleen puristamisen tai löysäämisen saavuttamiseksi.

(3) Ruuvi ja mutteri

Ruuvi on asennettu leuan rungon sisään, toinen pää on kytketty siirrettävään leukaan ja toinen pää ulottuu leuan rungosta kahvan muodostamiseksi. Kahva kiertämällä ruuvi ajaa liikkuvaa leukaa siirtyäkseen saavuttamaan kiinnitys tai löysäminen.

(4) Ohjauskisko

Ohjauskisko on kappale, jolla siirrettävät leuat liikkeet, yleensä leuan rungon sivulla. Ohjauskiskon tarkkuus ja pintalaatu vaikuttavat suoraan liikkuvan leuan liikkuvaan stabiilisuuteen ja kiinnitystarkkuuteen.

(5) Pohja

Pohja on Visen tukeva osa, joka on yleensä suunniteltu pyörittäväksi, jotta käyttäjä voi säätää työkappaleen suuntaa tarpeen mukaan.

2. Koneen tarkistaminen

(1) puhdistus

Jokaisen käytön jälkeen pyyhivarapuheenjohtajaRunko-, leuat, ruuvi- ja ohjauskiskot puhtaalla kankaalla rautahakemusten, pöly- ja öljyjäämien poistamiseksi jäljellä. Erityisesti leuat, jos jäljellä on rautahakemuksia, se voi naarmuttaa työkappaleen pintaa kiinnittäessään työkappaleen ensi kerralla.

(2) voitelu

Vise -voideltujen pitäminen on avain sen käyttöiän pidentämiseen. Levitä asianmukainen määrä voiteluöljyä säännöllisesti ruuvi- ja ohjauskiskoihin. Voiteluöljy ei voi vain vähentää kitkaa osien välillä, vaan myös estää ruostetta.

(3) Tarkista ruuvi ja mutteri

Tarkista säännöllisesti ruuvin ja mutterin istuvuus. Jos ruuvin havaitaan pyörivän epätasaisesti tai löytyy merkkejä löysyydestä, säädä tai vaihda mutteri ajoissa. Ruuvin ja mutterin sopivuustarkkuus vaikuttaa suoraan viisun kiinnitysvoimaan ja toiminnan joustavuuteen, joten sitä ei voida sivuuttaa.

(4) Tarkista pohja

Pohjan stabiilisuus on ratkaisevan tärkeä viisun käyttövaikutukselle. Jos pohjan kiinnityspulttien todetaan olevan löysä, kiristä ne ajoissa. Tarkista samalla, onko pohjan kiertotoiminto normaali. Jos kierto ei ole sileää, puhdista pöly ja roskat pohjan sisällä ja levitä voiteluöljyä tarvittaessa.

Johtopäätös

Kone Vise on erittäin tärkeä työkaluCNC -työstötyökalujen käsittely. Sen perusrakenne on yksinkertainen, mutta tehokas, joten ylläpidämme ja käytämme sitä huolellisesti. Toivon, että kokemuksemme ja taidot voivat olla hyödyllisiä.
