CNC -työstötyökalujen pidikkeiden tyypit ja ominaisuudet？

Esittely

Tarkkuuskoneiden koneistusCNC -työstötyökalut, työkalujen pidikkeet ovat avainkomponentteja, jotka yhdistävät työkalut ja työstötyökalut. CNC -koneisiin erikoistuneena yrityksenä tiedämme hyvin, että erityyppisillä työkalujen haltijoilla on syvällinen vaikutus koneistustehokkuuteen, tarkkuuteen ja laatuun. Anna minun esitellä sinulle yhteiset tyypitCNC -työstötyökalujen pidikkeetja niiden ainutlaatuiset ominaisuudet yksityiskohtaisesti.

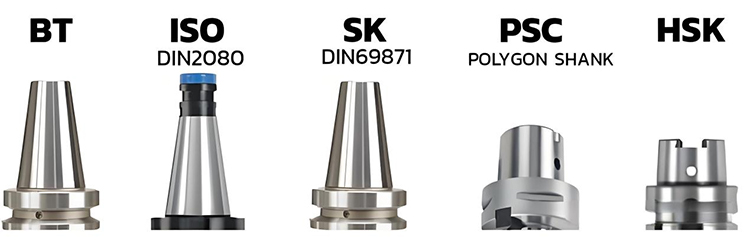

Työkalujen pidikkeet jaetaan yleensä kahteen luokkaan koneistuskeskuksen karan työkalun aukon kapenevan mukaan:

1. Universal Työkalunhaltija karaviipalla 7:24

7:24 Kapeneva työkalunhaltija käyttää erillistä kapenevaa pintaa paikannusta varten, ja kartiokahva on pidempi. Kartiopinta suorittaa samanaikaisesti kaksi toimintoa: työkalunomistajan sijoittaminen suhteessa karan keskukseen ja vääntömomentin lähettäminen kiristysvoiman kautta.

Universal Työkalunhaltija, jonka kartio on 7: 24. Yleensä on viisi standardia ja eritelmiä:

(1) Kansainvälinen standardi IS0 7388-1 (lyhennettynä IV tai IT)

Ominaisuudet:

Korkea monipuolisuus, voidaan asentaa DIN 69871- ja ANSI/ASME -karustin kapeneviin työkonetyökaluihin.

(2) Saksan standardi DIN 69871, kiinalainen standardi GB10944

(Lyhennetty nimellä JT, SK, DIN, DAT tai DV)

Ominaisuudet:

Asennusmitat ovat samat kuin ISO 7388-1 -työkalunhaltijoiden, mutta D4-arvo on suurempi, mikä voi aiheuttaa asennushäiriöitä.

(3) American Standard Ansi B5.50

Ominaisuudet:

Siinä puuttuu kiilan lovi, eikä sitä voida asentaa DIN 69871: iin ja ISO 7388-1 -konekonetyökaluihin, mutta kaksi viimeksi mainittua voidaan asentaa siihen.

(4) Japanilainen standardi JIS B6339, (MAS BT, jota kutsutaan nimellä BT)

Ominaisuudet:

BT -työkalunhaltijan kartio on lyhyempi kuin kolme edellistä työkalunhaltijaa, ja asennusmitat ovat erilaisia, joten niitä ei voida korvata. Symmetrinen rakenne tekee siitä vakaamman suurilla nopeuksilla kuin muut kolme työkalunomistajaa.

(5) Saksan standardi DIN 2080 (lyhennettynä NT tai ST)

Jännitysmenetelmä: NT -tyyppinen työkalupidike kiristetään vetotangolla perinteisellä työstötyökalulla, joka tunnetaan myös nimellä ST Kiinassa

14. Työkalun pidike, jolla on kara kapeneva 1:10

(1) HSK -työkalunhaltija

HSK-tyhjiötyökalunhaltijat voivat parantaa järjestelmän jäykkyyttä ja vakautta ja tuotteen tarkkuutta nopean koneistuksen aikana ja lyhentää työkalujen vaihtoaikaa, ja sillä on tärkeä rooli nopeassa työstössä.

HSK -työkalunhaltijoita on saatavana erilaisissa eritelmissä, kuten A, B, C, D, E ja F. Niiden joukossa A, E ja F käytetään yleisesti koneistuskeskuksissa (automaattinen työkalujen muutos).

Ominaisuudet: Sen kartio on 1:10 ja se ottaa käyttöön kaksipuolisen kontaktisuunnittelun (ts. Kartio ja päätypinta ovat kosketuksissa samanaikaisesti), mikä tarjoaa suuremman jäykkyyden ja tarkkuuden, erityisesti sopivat nopeaan leikkausympäristöön.

(2) PSC -kapeneva varsi (ISO26623)

Käyttää lyhyen kartiomaisen suunnittelun (yleensä 1:10 kapenevan), mutta yhdistyy vain kartiopintakontaktin läpi. Jotkut mallit voivat yhdistää loppuprosentin kosketuksen jäykkyyden parantamiseksi.

Suunnittelutavoitteena on vähentää kapenevaan pintapuhdistuksen muutosta, joka johtuu keskipakovoimasta nopean pyörimisen aikana, mutta sen paikannusmenetelmä on yksinkertaisempi kuin HSK ja riippuu pääasiassa kartiopinnan kitkavoimasta.

Johtopäätös

ValmistajanaCNC -työstötyökalujen pidikkeet, olemme aina sitoutuneet tarjoamaan käyttäjille korkealaatuisia, korkean suorituskyvyn työkalukahvatuotteita. Siksi jatkamme tuotesuunnittelun ja rikastuttamista tuoteryhmiin varmistaaksemme, että jokainen työkalukahva voi toimia parhaimmillaan CNC -koneistuksessa, auttaen käyttäjiä saavuttamaan tehokkaat ja tarkan työstötavoitteet.
