Kuinka valitset hydraulisylinterin, joka ei vuoda, ajaudu tai epäonnistu aikaisin?

Artikkelin tiivistelmä

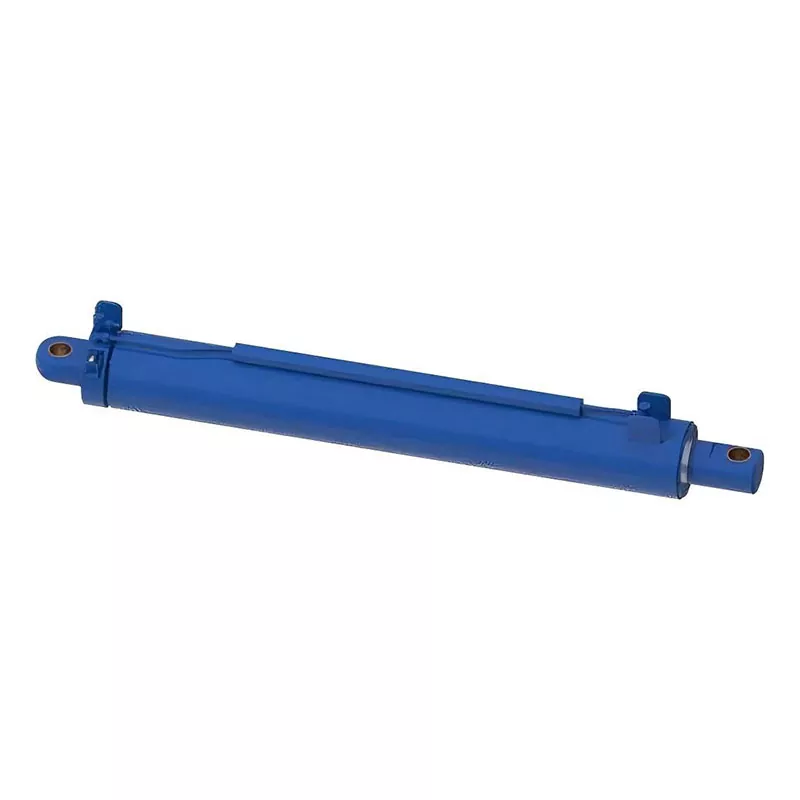

A Hydraulisylinterinäyttää ulkopuolelta yksinkertaiselta, mutta useimmat "mysteerihäiriöt" johtuvat muutamasta ennustettavissa olevasta virheestä: sylinteri on mitoitettu painetta, mutta ei sivukuormitusta varten, tiivisteet eivät vastaa öljyn lämpötilaa ja kontaminaatiotasoa, tangon pinta ei sovellu korroosiolle tai asennusgeometria pakottaa sylinterin taistelemaan konetta vastaan ​​sen sijaan, että se liikkuisi sen kanssa.

Tämä opas jakaa ongelman käytännön päätöksiin, jotka voit tehdä ennen ostamista, ja yksinkertaisiin tarkastuksiin, jotka voit suorittaa, kun sylinteri on jo asennettu. Opit mitoittamaan voiman ja nopeuden, valitsemaan oikean rakennetyypin, estämään vuodot ja ajautumisen, vähentämään seisokkeja ja luomaan huoltorutiineja, jotka vastaavat todellisia työolosuhteita.

Sisällysluettelo

• Outline
• Yleisimmät asiakkaiden kipukohdat
• Hydraulisylinterin perustiedot ilman nukkaa
• Valinnan tarkistuslista, joka ehkäisee katumusta
• Voiman, nopeuden ja vakauden mitoitus
• Oikean sylinterityypin valinta
• Vuoto, ajautuminen, pisteytys ja hitaat syklit
• Vianetsintätaulukko
• Todellisuutta vastaava huoltosuunnitelma
• Työskentely valmistajan kanssa
• FAQ
• Seuraava vaihe

Outline

1. Tunnista vika, jota yrität välttää (vuodot, ajautuminen, vääntyneet tangot, hidas vaste, korroosio).
2. Tarkista levitysolosuhteet (kuormitussuunta, kiertonopeus, öljytyyppi, saastuminen, lämpötila, ympäristö).
3. Mitoita sylinteri voimaa vartenjavakaus (lommahdus- ja sivukuormitusriski).
4. Valitse todellisuuttasi vastaava rakenne ja tiivistys, älä ihanteellista esiteskenaariota.
5. Määritä hyväksymistestit ja huoltovälit ennen kuin sylinteri lähetetään.

Yleisimmät asiakkaiden kipukohdat

Ollaanpa suoraan:useimmat sylinteriongelmat eivät ole "huonoa onnea". Ne ovat ristiriidassa sylinterin suunnitteluoletusten ja koneen todellisen käyttäytymisen välillä.

• Vuotoahdistus:ulkoiset vuodot aiheuttavat sotkua ja aiheuttavat turvallisuusongelmia; sisäinen vuoto vie voiman ja nopeuden.
• Aseman poikkeama:sylinteri "hiipii" kuormituksen alaisena, mikä pilaa tarkkuuden ja luo jatkuvan uudelleensäätösilmukan.
• Epävakaa liike:lipsahdus, pulina tai epäjohdonmukainen sykliaika tappaa tuottavuuden ja itseluottamuksen.
• Ennenaikainen tiivisteen vika:tiivisteet kovettuvat, turpoavat tai repeytyvät, koska öljyn lämpötila, lisäaineet tai saastuminen oli aliarvioitu.
• Tangon vauriot ja korroosio:kuoppa tai naarmuuntuminen muuttuu tiivistevaurioiksi, sitten vuotoiksi ja sitten seisokkeiksi.
• Väärä istuvuus:asennusmitat ovat lähellä, mutta eivät oikein, mikä aiheuttaa sivukuormitusta, kohdistusvirheitä ja varhaista kulumista.

Jos jokin näistä kuulostaa tutulta, korjaus alkaa käyttöolosuhteiden tarkentamisesta.

Hydraulisylinterin perustiedot ilman nukkaa

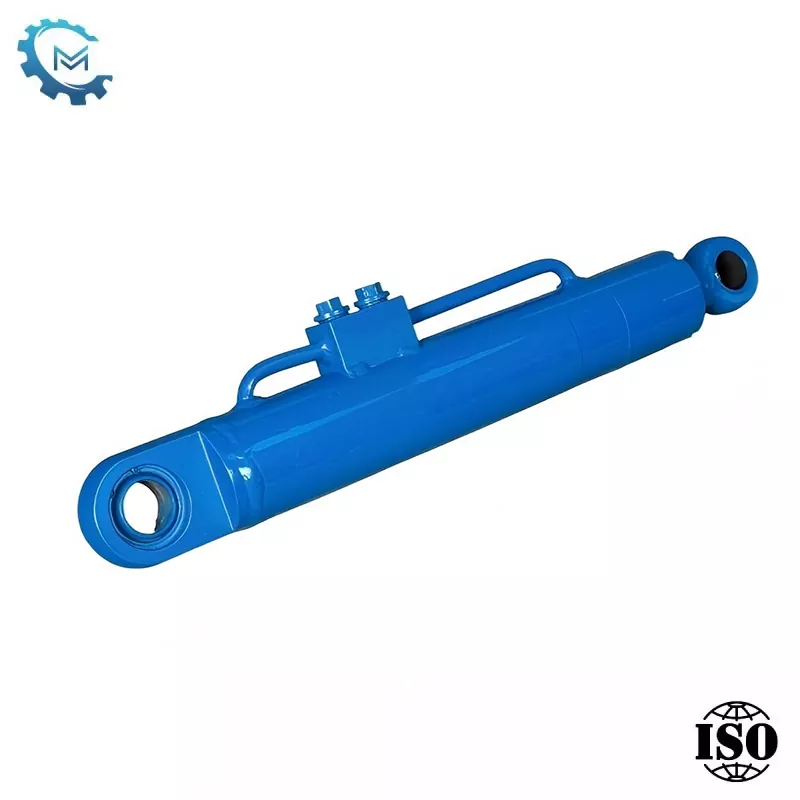

A Hydraulisylinterimuuntaa hydraulisen energian lineaariseksi liikkeeksi männän alueelle vaikuttavan paineen avulla. Se on oppikirjan lause. Hyödyllinen osa on se, mitä se tarkoittaa:

• Voima riippuu paineesta ja alueesta:suurempi reikä = enemmän voimaa samalla paineella.
• Nopeus riippuu virtauksesta ja alueesta:enemmän virtausta = nopeampi liike; suurempi reikä = hitaampi liike samalla virtauksella.
• Vakaus riippuu tangon halkaisijasta, iskun pituudesta ja kuormituksen suunnasta:pitkät iskut ja puristuskuormat lisäävät nurjahdusriskiä.
• Käyttöikä riippuu tiivistämisestä, pinnan viimeistelystä, kohdistuksesta ja kontaminaatioiden hallinnasta:suurin osa kulumisesta on estettävissä.

Avaimen nouto:sylinteriä ei voi valita pelkästään reiän ja iskun perusteella. Valitset järjestelmäkomponentin, jonka on vastattava painetta, virtausta, kuormitusta, ympäristöä ja huoltotodellisuutta.

Valinnan tarkistuslista, joka ehkäisee katumusta

Ennen kuin pyydät tarjouksen tai hyväksyt piirustuksen, kerää nämä tiedot. Jos toimittaja ei pyydä niitä, se ei ole "tehokasta", se on varoitusmerkki.

• Lataa tapaus:enimmäiskuormitus, tyypillinen kuorma ja se, onko kuorma veto-, puristus- vai vuorotteleva.
• Iskun ja sisäänvedetyn pituus:mukaan lukien asennusrajoitukset ja iskunpään välys.
• Asennustyyli:pin-to-pin, laippa, nivel, haarukka, jalkakiinnitys tai mukautettu geometria.
• Sivukuormitusriski:mikä tahansa akselin ulkopuolinen voima, kohdistusvirhe tai taivutusmomentti ajon aikana.
• Työpaine:normaali ja huippu (piikit ovat tärkeitä).
• Vaadittu nopeus:laajennus- ja sisäänvetonopeustavoitteet sekä syklin taajuus.
• Öljyn tyyppi ja lämpötila-alue:kylmäkäynnistykset ja jatkuva kuumakäyttö edellyttävät erilaisia ​​tiivistysvaihtoehtoja.
• Ympäristö:pöly, muta, suolasuihke, pesukemikaalit, ulkona oleva UV-säteily tai hankaavia hiukkasia.
• Aseman pitotarpeet:tarvitsetko minimaalista ajautumista staattisen kuormituksen alla?
• Palvelun odotukset:suunnitellut huoltovälit ja onko kenttätiivisteen vaihto tarpeen.

Käytännön pikakuvake:Jos sylinterin on selviydyttävä ankarista olosuhteista, budjetoi parempi sauvasuojaus ja älykkäämpi tiivistys nyt tai budjetoi seisokkeja myöhemmin.

Voiman, nopeuden ja vakauden mitoitus

Pakottaa:Sylinteri, joka "melkein" täyttää kuormitusvaatimuksen, tuntuu heikolta todellisten piikkien aikana (iskukuormitukset, kitka, painehäviöt, lämpötilan muutokset). Haluat marginaalin, joka vastaa riskinsietokykyäsi, et veitsen ohutta laskelmaa.

Nopeus:Jos mittaat vain voimaa varten, saatat vahingossa hidastaa konettasi. Nopeutta ohjaa käytettävissä oleva pumpun virtaus ja sylinterin tehollinen pinta-ala. Tästä syystä kahdella samalla iskulla varustetulla sylinterillä voi olla hurjasti erilaiset sykliajat.

Vakaus:Pitkätahtiset sylinterit puristuskuormituksella voivat taipua kuin hoikka pylväs. Isompi sauva (tai erilainen kiinnitysjärjestely) voi olla ero "vuosien sujuvan toiminnan" ja "miksi sauvani on hieman banaanin muotoinen" välillä.

• Jos näet sauvan taipumisen:se on usein kohdistusvirhe tai sivukuorma, ei vain "liian pieni".
• Jos näet vain hitaan laajennuksen:Tarkista virtausrajat, venttiilin koko tai liiallinen vastapaine.
• Jos näet ajautumista:epäillä sisäistä vuotoa, kuormanpitoventtiilejä tai lämpölaajenemisvaikutuksia.

Oikean sylinterityypin valinta

Sylinterityylejä on monia, mutta useimmat teolliset päätökset kiteytyvät kestävyyteen, huollettavuuteen ja käyttötarkoituksen vaativuuteen.

• Raidetangon sylinterit:yleinen teollisuuslaitteissa; helpompi huoltaa; hyvä kontrolloituihin ympäristöihin.
• Hitsatut sylinterit:kompakti ja kestävä; suositaan usein liikkuvissa ja raskaissa koneissa.
• Teleskooppisylinterit:pitkä veto lyhyellä sisäänvedetyllä pituudella; sopii hyvin tyhjentämiseen ja nostamiseen, kun tilaa on rajoitetusti.
• Kaksitoiminen vs. yksitoiminen:kaksitoiminen antaa ohjauksen molempiin suuntiin; yksitoiminen nojaa ulkoiseen voimaan (painovoima/jousi) palatakseen.

Vastaavuussääntö:Mitä karkeampi ympäristö ja mitä korkeammat iskukuormat ovat, sitä enemmän kannattaa suosia vankkaa rakennetta, vahvaa sauvan suojausta ja tiivistystä, joka on suunniteltu kontaminaatiolle.

Vuoto, ajautuminen, pisteytys ja hitaat syklit

Ulkoiset vuodotyleensä johtuvat kuluneista tankotiivisteistä, vaurioituneista pyyhkijistä, huonosta sauvan pinnan kunnosta tai asennusvirheestä, joka "puree" tiivisteitä. Vuodon korjaaminen ilman syyn korjaamista johtaa siihen, että tiivisteet vaihdetaan yhä uudelleen ja uudelleen.

Sisäinen vuoto(mäntätiivisteen ohitus) on harhaanjohtava: sylinteri liikkuu, mutta se ei pysty pitämään tai rakentamaan voimaa. Huomaat ajautumisen kuormituksen alaisena, heikon noston tai tarpeen jatkuvasti "lisätä" painetta. Sisäinen vuoto voi myös nostaa öljyn lämpötilaa, koska energiaa menee hukkaan lämpönä.

Tangon pisteytysjohtuu usein kontaminaatiosta (hankaavia hiukkasia), riittämättömästä pyyhkimisestä tai korroosiokuopista. Kun pisteytys alkaa, sinetin käyttöikä lyhenee nopeasti. Tästä syystä sauvan viimeistelyn laadulla ja kontaminaatioiden hallinnassa on merkitystä jopa enemmän kuin ihmiset odottavat.

Hitaat syklitvoi olla sylinteriongelma, mutta usein se liittyy järjestelmään: virtausrajoitukset, venttiilin koko, tukkeutuneet suodattimet tai liiallinen vastapaine. Hyvä vianetsintäprosessi erottaa "sylinterimekaniikan" "hydraulisten piirien käyttäytymisestä".

Vianetsintätaulukko

Todellisuutta vastaava huoltosuunnitelma

Paras huoltosuunnitelma on se, jota tiimisi todella noudattaa.Tässä on yksinkertainen, kenttäystävällinen rutiini, joka suojaa sinuaHydraulisylinteriinvestointi.

• Päivittäiset tai vuorotarkastukset:etsi tangoista uutta öljykalvoa, epätavallista ääntä ja syklin nopeuden muutoksia.
• Viikkosiivous:pyyhi tangot ennen vetäytymistä likaisissa ympäristöissä; tarkasta pyyhkimen huulet repeytymien varalta.
• Kuukausitarkastus:tarkista asennustapit, holkit ja kaikki välys, joka voi aiheuttaa sivukuormitusta.
• Öljyn terveyskuri:pidä suodattimet aikataulussa; Käsittele kontaminaatiota "kulumisen lisääjänä".
• Lämpötilatietoisuus:ylikuumeneminen kovettaa tiivisteitä ja nopeuttaa vuotoja; tutkia toistuvia korkeita lämpötiloja.
• Suunnitellut uudelleenrakentamisen triggerit:älä odota katastrofaalista vikaa – määritä hyväksyttävät vuodon ja poikkeaman rajat.

Pieni tapa, suuri voitto:pidä sauvan pinnat suojattuna varastoinnin ja kuljetuksen aikana. Monet "uoteet" vuototapaukset alkavat tankovauriosta ennen asennusta.

Työskentely valmistajan kanssa

Kun seisokit ovat kalliita, "sylinterin ostaminen" ei ole tavoite.saada luotettavaa liikettä ajan myötäon. Siksi hyvän valmistajan tulisi tukea muutakin kuin vain mittoja.

kloQingdao Micro Precision Machinery Co., Ltd., monilla asiakkailla on yhteinen tarina: heidän käyttämänsä sylinteri "paperilla" kohtasi reiän ja iskun, mutta epäonnistui aikaisin, koska sovellus oli odotettua ankarampi. Käytännön korjaus on yleensä yhdistelmä paremmasta kohdistustavasta, päivitetyistä tiivisteistä ja pyyhkijistä, sauvan pinnan suojauksesta ja hyväksyntätestauksesta, joka vastaa todellista käyttöpainetta ja käyttösuhdetta.

• Piirustusvahvistus, joka estää sopimattomuuden:asennusgeometria, nastakoot ja toleranssipinot.
• Materiaali- ja pintapäätökset, jotka estävät korroosiota ja naarmuja:ympäristöön räätälöityjä sauvan suojausvaihtoehtoja.
• Testaus, joka rakentaa luottamusta:paineen pitäminen, vuototarkistukset ja toiminnan tasaisuuden tarkastus.
• Palveluajattelu:osien saatavuus ja uudelleenrakennusystävällinen suunnittelu, jossa tarvitaan kenttähuoltoa.

Alarivi:"oikea"Hydraulisylinterion suunniteltu kuormituspolullesi, kontaminaatiotasosi ja käyttöaika-odotuksillesi – ei vain teknisten tietojen perusteella.

FAQ

K: Miksi hydraulisylinteri ajautuu, vaikka ulkoisia vuotoja ei ole?

V:Poikkeama johtuu usein sisäisistä vuodoista männän tiivisteiden yli, venttiilin vuodosta tai lämpövaikutuksista, jotka muuttavat painetasapainoa. Hallittu eristystesti voi auttaa erottamaan sylinterin ohituksen piiriongelmista.

K: Mikä on nopein tapa vähentää tiivistevaurioita?

V:Keskity saastumisen hallintaan ja sauvojen suojaamiseen. Hyvä pyyhin, puhdas öljy ja varren pinta, joka kestää kolhuja, pidentävät tiivisteen käyttöikää enemmän kuin tiivistesarjojen toistuva vaihtaminen.

K: Onko suurempi reikä aina parempi?

V:Suurempi reikä lisää voimaa, mutta se voi vähentää nopeutta (samalla pumpun virtauksella), lisätä kustannuksia ja muuttaa järjestelmän dynamiikkaa. Oikea mitoitus tasapainottaa voiman, nopeuden, vakauden ja tehokkuuden.

K: Mistä tiedän, vahingoittaako sivukuorma sylinteriäni?

V:Yleisiä vihjeitä ovat tiivisteen epätasainen kuluminen, tangon uurteet toisella puolella, holkkivauriot ja toistuvat vuodot pian uusimisen jälkeen. Virheet ja taivutusmomentit ovat tyypillisiä syyllisiä.

K: Mikä aiheuttaa nykivää liikettä?

V:Ilmaa järjestelmässä, saastumista, epäjohdonmukaista voitelua tiivisteissä ja epävakaa venttiilin käyttäytymistä ovat yleisiä syitä. Verenpoistotoimenpiteet ja öljyn puhtaustarkastukset paljastavat yleensä ongelman.

K: Voinko standardoida sylintereitä eri koneissa varaston yksinkertaistamiseksi?

V:Joskus kyllä ​​– mutta vain jos kuormakotelot ja asennusgeometria ovat todella yhteensopivia. Väärän sylinterin standardointi voi hiljaisesti nostaa seisokkien kustannuksia.

Seuraava vaihe

Jos valitset uudenHydraulisylinteritai vuotojen, ajautumisen tai epävakaan liikkeen vianetsinnässä tehokkain tapa on sovittaa sylinterin rakenne todellisiin käyttöolosuhteisiin: kuormituksen suunta, käyttöjakso, öljyn lämpötila, kontaminaatiotaso ja asennuksen kohdistus.

Haluatko nopeamman, puhtaamman päätöksen ja vähemmän yllätyksiä? Jaa sovelluksesi perustiedot (kuorma, isku, asennus, paine, ympäristö) jaQingdao Micro Precision Machinery Co., Ltd.voi auttaa sinua rajaamaan turvallisimpia vaihtoehtoja ja määrittelemään käytännön hyväksyntätestejä ennen tuotantoa. Kun olet valmis, ota meihin yhteyttä saadaksesi tarjouksen ja teknisen suosituksen, joka priorisoi käyttöajan.
